コンシールドスタッド

TOP > 製品検索 > ボルト・スクリュー > セルフクリンチングスタッド > コンシールドスタッド
コンシールドスタッドコンシールドスタッドコンシールドスタッド
  • コンシールドスタッド
  • コンシールドスタッド
  • コンシールドスタッド
PEM
コンシールドスタッド
CFHA-M5-12
  • ボルト・スクリュー
  • セルフクリンチングスタッド
  • RoHS
  • 軽量化

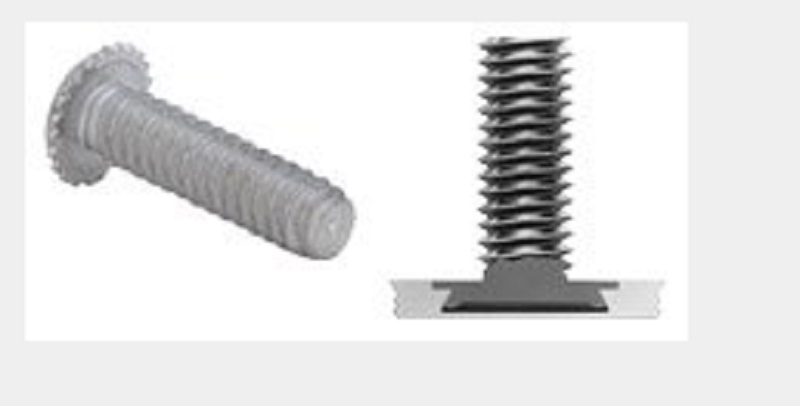

貫通させない下穴に圧入取り付けることにより片側完全フラットを提供いたします。セルフクリンチングファスナーでは唯一気密性(防水)を提供できるファスナーです。スタッドタイプとスペーサー(スタンドオフ)の2種類を用意。

型番 CFHA-M5-12
材質 アルミニューム
表面処理 -
サイズ(ミリ) 5 サイズ(インチ)
長さL (ミリ) 12 長さL (インチ)
最小使用板厚さ(mm) 2.4 使用板母材硬さ(HRB以下) 50
取り付け穴径 7.93 板端から下穴センターまでの最短距離 5.6

製品規格表

コンシールドスタッド

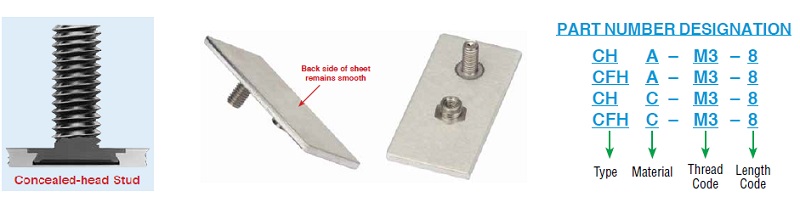

型式・品番

コンシールドスタッド

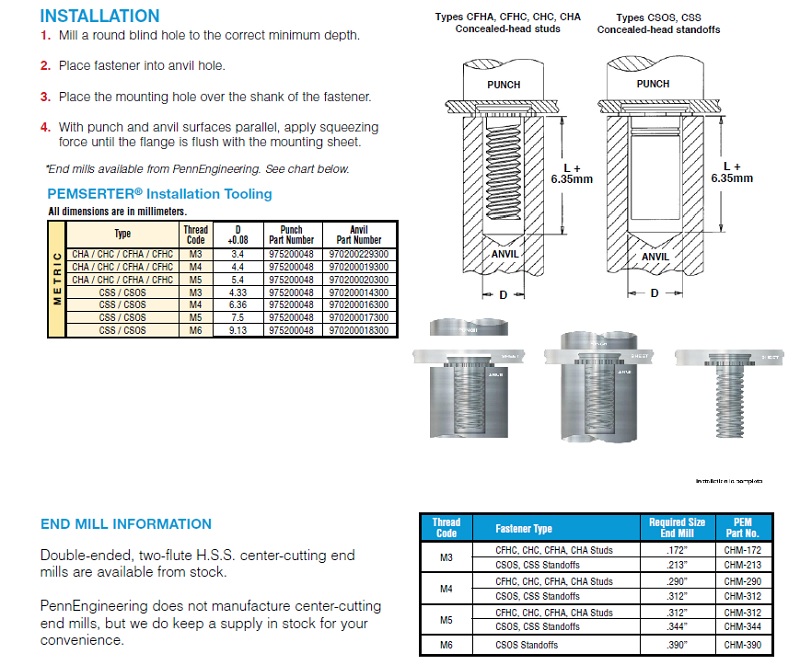

圧入取り付け方法

コンシールドスタッド

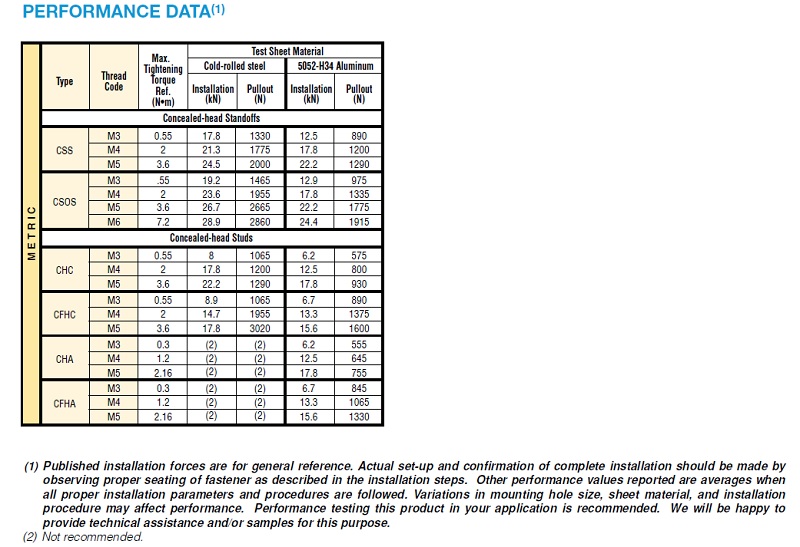

強度表

コンシールドスタッド
